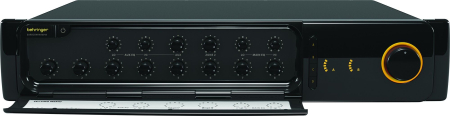

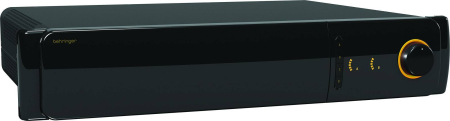

Усилитель комбинированный EUROCOM MA6018

EUROCOM MA6018-Микшер-усилитель для систем трансляции и оповещения. Мощность: 180Вт RMS. Входы/выходы: XLR/TRS 1/4, RCA, Euroblock Профессиональный усилитель-микшер EUROCOM MA6018/MA6008 отличается особой функциональностью и простотой использования, пригоден для монтажа на стойке и идеально подходит для использования в составе коммерческих звуковых систем, которые устанавливаются в комнатах переговоров, современных церквах, ресторанах, клубах, и других подобных заведениях, где на переднем плане может звучать музыка или голосовые сообщения. Спроектированный с использованием уникальной технологии BEHRINGER DualDrive, усилитель-микшер MA6018/MA6008 имеет два независимых моно-усилителя, один из которых работает на высокоомную нагрузку с выбираемым напряжением 70 или 100 В, а второй на стандартную низкоомную нагрузку. Такая уникальная конфигурация позволяет легко организовывать гибридные системы с несколькими звуковыми зонами, где одновременно используются акустические системы распределенного звука и низкоомные акустические системы, что делает усилитель-микшер MA6018/MA6008 инновационным решением для широкого спектра разнообразных условий применения. В усилителе-микшере MA6018/MA6008 имеются восемь основных каналов сбалансированных и несбалансированных входов от источников линейного сигнала или микрофонов, как стандартных, так и с фантомным питанием. Все каналы подключаются через 5-контактные разъемы Euroblock (с контактами управления и прямого вывода сигнала) и комбинированные разъемы XLR/TRS. Для каждого основного канала входа предусмотрен светодиодный индикатор наличия сигнала, регулятор чувствительности и регулятор тембра НЧ и ВЧ. Набор из 9 DIP-переключателей для каждого канала используется для назначения соответствующего канала на шину основного выхода и/или выхода ""Zone 2"", для выбора микрофонного/линейного входа, включения/выключения фантомного питания, передачи/приема сигнала на блокировку звука в канале, активации функции удаленного регулятора громкости, авто-смешивания и предупредительного звукового сигнала "Chime" для данного канала. Уровень сигнала каждого канала в главном миксе устанавливается отдельными регуляторами на передней панели. Для воспроизведения музыки от внешних источников предусмотрены четыре пары дополнительных входов ""AUX"" на разъемах RCA, сигналы которых суммируются в один моно-канал. Набор кнопок на передней панели служит для выбора тех каналов ""AUX"", которые должны смешиваться с основным сигналом усилителя-микшера. На передней панели также имеются общие регуляторы уровня сигнала и тембра для входов "AUX". На 4-контактном разъеме Euroblock организован дополнительный вход (600 Ом, микрофонный или линейный сигнал) для подачи голосовых сообщений от телефона. Среди функций усилителя-микшера MA6018/MA6008 для работы с телефоном и голосовыми сообщениями, которые конфигурируются DIP-переключателями, имеется назначаемая блокировка звука (активируемая сигналом, переключателем или замыканием контакта), назначаемый предупредительный звуковой сигнал "Chime" и назначение сигнала любого из входов "AUX" для вывода на шину музыки в режиме ожидания "MOH". Предусмотрены регуляторы уровня сигнала голосовых сообщений в главном миксе, уровня подавления фонового звука в режиме блокировки при выводе голосовых сообщений, громкости предупредительного сигнала (Chime) при выводе голосовых сообщений, а так же регулятор громкости музыки в режиме ожидания. Усилитель-микшер MA6018/MA6008 имеет один 4-контактный разъем Euroblock для вывода сигнала на низкоомную и высокоомную нагрузку, а так же два выхода "Zone 2" и "MOH", совмещенные на одном 5-контактном разъеме Euroblock. Все выходы монофонические. На выход ""MOH"" выводится сигнал с шины главного микса, а на выход "Zone 2" выводится назначаемый для смешивания сигнал со входов, который независит от шины главного микса и может подаваться на внешнее оборудование звукозаписи или вспомогательную систему звукоусиления. Для каждого выхода имеется свой регулятор уровня сигнала, который работает независимо от основного регулятора громкости и регуляторов тембра. Усилитель-микшер MA6018/MA6008 имеет дополнительный 5-контактный разъем Euroblock для функции удаленного управления с возможностью выбора шины главного микса или шины дополнительных входов "AUX". Так же имеются 5-контактные разъемы Euroblock ""Bridge In"" и ""Bridge Out"", через которые можно последовательно подключить несколько блоков MA6000 для управления от одного выбранного основного блока. Этот основной блок выбирается положением главных DIP-переключателей ""Main DIP Switches"", которыми так же выбираются настройки коммутации входов "AUX", шины "AUX" и сигнала "Chime". Помимо этого, на передней панели усилителя-микшера MA6018/MA6008 имеется основной регулятор уровня (главного микса) с индикатором в форме кольца, которое светится оранжевым цветом при включении питания устройства и красным цветом при появлении перегрузки по пиковым уровням сигнала, а так же регуляторы тембра НЧ и ВЧ для настройки звука главного микса под любые условия. Так же предусмотрены две светодиодных шкалы индикации уровня выходного сигнала главного микса и выхода "Zone 2". Усилитель-микшер MA6018/MA6008 имеет особо низкое энергопотребление благодаря применению бестрансформаторных усилителей мощности класса D, которые подключены к импульсному источнику питания. Усилители мощности выдают 180Вт (MA6018) или 80Вт (MA6008) на низкоомную нагрузку 4 Ом и выбираемое напряжение 70 или 100В на выходе подключения высокоомной нагрузки. Регулятор баланса устанавливает уровень выходного сигнала одного выхода относительно другого, и при помощи одного 5-контактного разъема Euroblock для обоих усилителей организована подача/возврат линейного сигнала после добавления эффектов для подключения внешних устройств динамической обработки звука или эквалайзеров. Каждый усилитель имеет защиту от температурной перегрузки, постоянного тока на выходе, а так же схему автоматического ограничения уровня сигнала для предотвращения пиковых перегрузок и искажений. Сочетая в себе мощные функции и исключительные возможности конфигурации при упрощенном интерфейсе, который идеально подходит для технически неосведомленных пользователей, усилитель-микшер MA6018/MA6008 становится незаменимым функциональным устройством для стационарно устанавливаемых звуковых систем в самых разных условиях применения.

• Многофункциональные усилители-микшеры с выходной мощностью 180 Ватт (MA6018) и 80 Ватт (MA6008) с выходами на высокоомную нагрузку для напряжения сигнала 70/100В и на низкоомную нагрузку 4 Ом предназначены для непрерывной работы в системах распределенного звучания, вставки голосовых сообщений и в аудио-видео системах
• Современный импульсный усилитель мощности с низким энергопотреблением и КПД до 68%, который позволяет значительно снизить затраты на электроэнергию
• 2 бестрансформаторных усилителя мощности класса D, которые одновременно работают на высокоомную нагрузку 70/100В и низкоомную нагрузку 4 Ом, плюс регулятор баланса.
• 8 микрофонных/линейных входов на разъемах XLR/TRS и Euroblock с отдельными регуляторами тембра НЧ и ВЧ, чувствительности и светодиодными индикаторами наличия входного сигнала после регуляторов чувствительности
• Отдельные переключатели выбора линейного/микрофонного сигнала, фантомного питания, выхода главного микса и/или ""Zone 2"", назначения каналов блокировки звука, приоритетных каналов, функции удаленного регулятора громкости, предупредительного звукового сигнала (Chime) и функции авто-смешивания для каждого входа
• 4 пары дополнительных входов ""AUX"" на разъемах RCA, которые могут быть назначены на выходы главного микса, ""Zone 2"" и/или ""MOH"" (музыка в режиме ожидания по телефону)
• Многофункциональный специальный вход ""Tel/Page"" для подачи голосовых сообщений с назначаемой функцией воспроизведения предупредительного звукового сигнала "Chime" и переключателями выбора микрофонного/линейного сигнала и фантомного питания.
• Функции проводного удаленного регулятора громкости, управления включением питания и выбора входа ""AUX"", плюс переключатель назначения функции удаленного регулятора громкости

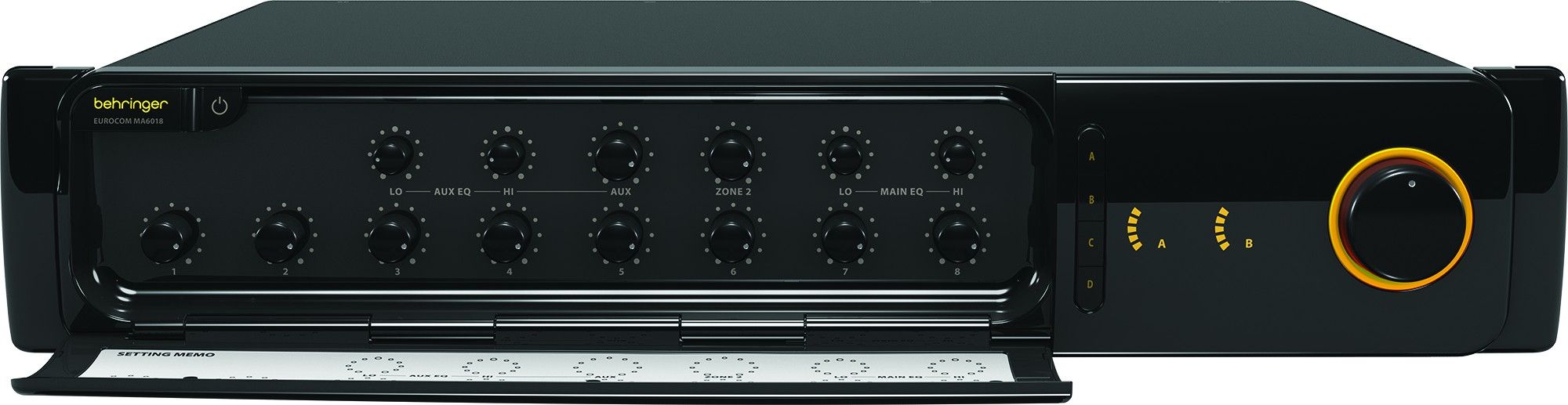

• На передней панели предусмотрены отдельные регуляторы уровня входного сигнала, тембра низких и высоких частот для входа ""AUX"" и основного смешанного сигнала, а так же регуляторы уровня сигнала по входу ""AUX"" и выходу ""Zone 2"".
• Подсветка элементов управления с функцией автоматического затухания, два индикатора выходного уровня сигнала, выключатель питания и кольцевой индикатор с двумя функциями вокруг основного регулятора громкости

Характеристики:

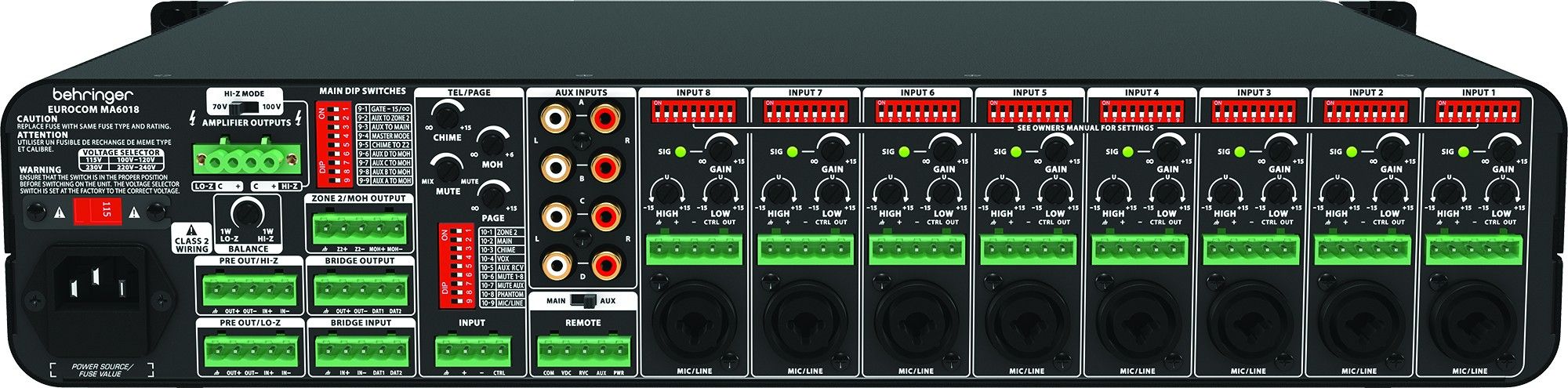

Аудио-входы
• Микрофонные/линейные входы:
• 8 входов на комбинированных разъемах XLR/TRS 1/4 дюйма и 8 параллельно подключенных 5-контактных разъемах Euroblock,
• Cопротивление: Микрофонный вход-600 Ом, от -50 до 0 дБн, Линейный вход-600 Ом, от -27 до 0 дБн (электронно-сбалансированные входы)
• Дополнительные входы:
• 4 стерео-входа "AUX" на разъемах RCA с последующим суммированием в один моно-сигнал
• Входное сопротивление: 10 кОм, -10 дБн, несбалансированные
• Вход "Preamp 70V":
• Один 5-контактный разъем Eurobloc
• Входное сопротивление: 600 Ом, 0 дБн, сбалансированный
• Вход "Preamp 4Ом":
• Тип Один 5-контактный разъем Euroblock
• Входное сопротивление 600 Ом, 0 дБн, сбалансированный
• Вход "Tel/Page":
• Один 4-контактный разъем Euroblock
• Входное сопротивление: Микрофонный вход: 600 Ом, от -50 до 0 дБн, Линейный вход: 600 Ом, от -27 до 0 дБн
• Фантомное питание: 24В пост. тока, вкл./выкл. для входов 1-8 и "Tel/Page"
Аудио-выходы
• Выходы усилителей мощности
• на низкоомную нагрузку: 2 клеммы на нагрузку 4 Ом
• на высокоомную нагрузку: 2 клеммы выхода напряжения 70/100В (выбираемое)
• шаг регулировки выходного сигнала: <2дБ для нагрузки от 0 до максимума
• Выход предусилителя канала высокоомной нагрузки
• Один 5-контактный разъем Euroblock
• Выходное сопротивление: 600 Ом, 0 дБн, сбалансированный
• Выход предусилителя канала низкоомной нагрузки
• Один 5-контактный разъем Euroblock
• Выходное сопротивление: 600 Ом, 0 дБн, сбалансированный
• Прямые выходы 1-8
• Восемь 5-контактных разъемов Euroblock
• Выходное сопротивление: 600 Ом, 0 дБн, несбалансированные
• Выход "Zone 2"/"MOH"
• Один 5-контактный разъем Euroblock
• Выходное сопротивление: 600 Ом, 0 дБн, сбалансированные
Усилитель мощности
• Каналы усилителя мощности
• Канал низкоомной нагрузки: 1х4Ом (минимум)
• Канал высокоомной нагрузки: 1х70/100В, с переключателем напряжения
• Мощность выхода низкоомной нагрузки (при к-те нелинейных искажений 1% и синусоидальном сигнале 1кГц) 180 Вт RMS на нагрузке 4Ом
• Мощность выхода высокоомной нагрузки (при к-те нелинейных искажений 1% и синусоидальном сигнале 1кГц)
• 180 Вт RMS на нагрузке 27 Ом, мин. при 70В
• 180 Вт RMS на нагрузке 27 Ом, мин. при 100В
• Мин. сопротивление нагрузки
• 62 Ом для напряжения сигнала 70В
• 125 Ом для напряжения сигнала 100В
Системная информация
• Динамический диапазон: Микрофонные входы: 65дБ, Линейные входы: 80дБ
• Полный к-т нелинейных искажений: 0,5% на частоте 1кГц при номинальной мощности
• Регуляторы тембра
• НЧ: ± 10дБ на 100Гц
• ВЧ: ± 10дБ на 12кГц
• Частотный диапазон: 50Гц – 18кГц, ±2дБ
Подключение устройств управления
• Удаленные устройства Один 5-контактный разъем Euroblock
• Контакты разъема:
• Общий -5В пост. тока 100мА с защитой от КЗ
• Выбор входа "AUX" для совместного использования с настенным пультом выбора входа "AUX" для воспроизведения в шине главного микса
• Удаленный регулятор громкости (RVC) для потенциометра 10кОм с линейной характеристикой
• Вкл./Выкл. питания для подачи напряжения +5В пост. тока (контакт без напряжения)
• Блокировка звука (Mute) На контакте присутствует напряжение 5В пост. тока; при замыкании на землю ток <10мА; напряжение 0В – команда управления
• Питание удаленного устройства управления +5В пост. тока с ограничением 100мА и защитой от КЗ
• "Tel/Page"
• Один 5-контактный разъем Euroblock (1 контакт подключения удаленного устройства управления)
• Управление: На контакте присутствует напряжение 5В пост. тока; при замыкании на землю ток <10мА; напряжение 0В – команда управления
• Входы 1 - 2
• Два 4-контактных разъема Euroblock (1 контакт подключения удаленного устройства управления)
• Управление: На контакте присутствует напряжение 5В пост. тока; при замыкании на землю ток <10мА; напряжение 0В – команда управления
Индикаторы
• Питание Желтое свечение кольца
• Перегрузка по уровню сигнала и защита Красное свечение кольца
• Выходной уровень Две шкалы индикации уровня сигнала на выходе из светодиодов желтого и красного цвета (перегрузка)
Источник питания (предохранители)
• Напряжение питания сети Переключаемое: 100/120В~или 220-240В~, 50-60Гц
• Предохранитель: Т6,3А Н 250В / Т3,15А Н 250В
• КПД: 70% макс.
• Потребляемая мощность
• 54Вт при отсутствии сигнала на выходе
• 110Вт при 1/8 уровня максимальной выходной мощности
• 210Вт при 1/3 уровня максимальной выходной мощности
• 500Вт при максимальной выходной мощности
• Разъем подключения сетевого кабеля Стандартное гнездо МЭК
Размеры и вес устройства
• Размеры(Высота х Ширина х Глубина): 88 х 432 х 406 мм
• Вес: 6.4 кг
