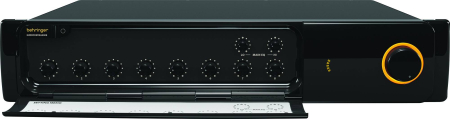

Усилитель комбинированный EUROCOM MA4008

EUROCOM MA4008-Микшер-усилитель для систем трансляции и оповещения. Мощность: 80Вт RMS. XLR/TRS1/4, RCA, Euroblock Профессиональный усилитель-микшер EUROCOM MA4008 отличается особой функциональностью и простотой использования, пригоден для монтажа на стойке и идеально подходит для использования в составе коммерческих звуковых систем, которые устанавливаются в ресторанах, барах, магазинах, спортклубах, SPA-салонах и современных церквах. Спроектированный с использованием уникальной технологии BEHRINGER DualDrive, усилитель-микшер MA4008 имеет два независимых моно-усилителя, один из которых работает на высокоомную нагрузку с выбираемым напряжением 70 или 100 В, а второй на стандартную низкоомную нагрузку. Такая уникальная конфигурация позволяет легко организовывать гибридные системы с несколькими звуковыми зонами, где одновременно используются акустические системы распределенного звука и низкоомные акустические системы. В усилителе-микшере MA4008 имеются восемь основных каналов сбалансированных и несбалансированных входов от источников линейного сигнала или микрофонов, как динамических, так и конденсаторных. Все каналы подключаются через разъемы Euroblock (шесть 3-контактных и два 4-контактных разъема с контактами управления блокировкой звука), оборудованы отдельными индикаторами наличия сигнала и регуляторами чувствительности. Входы 1-4 имеют комбинированные разъемы XLR/TRS, а входы 5-8 имеют по два разъема RCA для подключения CD/MP3-плееров, кабельных коробок или ТВ/радио-тюнеров, сигнал с которых в дальнейшем суммируется в один моно-канал. Так же имеются 4-контактный разъем Euroblock для подключения устройств вывода голосовых сообщений, 5-контактный разъем Euroblock для подключения удаленных устройств управления и один 4-контактный разъем Euroblock для подключения двух выходов усиленного сигнала к низкоомной и высокоомной нагрузке. Шина смешанного сигнала "Zone 2/MOH", в которую подмешивается сигнал со входов, назначаемых соответствующими DIP-переключателями, разделяется на два разъема RCA, с помощью которых сигнал может подаваться на вспомогательную систему звукоусиления. Еще два RCA разъема используются для вывода сигнала (с предусилителя главного микса перед обработкой) на устройство звукозаписи. Так же на разъемах RCA организованы разрывы каналов каждого усилителя мощности для подачи/возврата линейных сигналов после добавления эффектов во внешних устройствах динамической обработки или эквалайзерах. Расширенные возможности конфигурации на задней панели позволяют установщику быстро настроить усилитель-микшер MA4008 под требования звуковой системы. На панели предусмотрены переключатели выбора напряжения питания (115 или 240 В перем. тока) и выходного напряжения усилителя мощности (70 или 100 В). Регулятор баланса служит для настройки относительного уровня выходных сигналов двух усилителей мощности. С помощью DIP-переключателей назначаются входы для выхода "Zone 2/MOH", к шине главного микса подключаются входы 5-8, активируются разъемы разрывов каналов для подключения внешних устройств обработки звука и выбирается вход для ввода голосовых сообщений. Потенциометрами регулируется уровень сигнала на выходе "Zone 2/MOH", уровень сигнала голосовых сообщений и уровень подавления фонового звука при блокировке во время вывода голосового сообщения. Усилитель-микшер MA4008 имеет особо низкое энергопотребление и холодный режим работы благодаря применению бестрансформаторных усилителей мощности класса D, которые подключены к импульсному источнику питания. Один усилитель мощности выдает 80Вт RMS на низкоомную нагрузку 4 Ом, а второй усилитель выдает на высокоомную нагрузку 80Вт RMS при напряжении сигнала 70 или 100В. Каждый усилитель имеет защиту от температурной перегрузки, постоянного тока на выходе, а так же схему автоматического ограничения уровня сигнала для предотвращения пиковых перегрузок и искажений. Сочетая в себе разносторонние функции, исключительные возможности конфигурации и упрощенный интерфейс, усилитель-микшер MA4008 становится незаменимым функциональным устройством для стационарно устанавливаемых звуковых систем в помещениях малого и среднего объема, обладая беспрецедентной ценностью среди устройств данного класса.

• Многофункциональный усилитель-микшер с выходной мощностью 80 Ватт и двумя выходами на высокоомную нагрузку для напряжения сигнала 70/100В и низкоомную нагрузку 4 Ом предназначен для непрерывной работы в системах распределенного звучания, вставки голосовых сообщений и в аудио-видео системах
• Современный импульсный усилитель мощности с низким энергопотреблением и КПД до 70%, который позволяет значительно снизить затраты на электроэнергию
• 2 бестрансформаторных усилителя мощности класса D, которые одновременно работают на высокоомную нагрузку 70/100В и низкоомную нагрузку 4 Ом, плюс регулятор баланса.
• 8 микрофонных/линейных входов на разъемах XLR/TRS, RCA и Euroblock с отдельными переключателями выбора линейного/микрофонного сигнала, фантомного питания, регуляторами чувствительности и светодиодными индикаторами наличия входного сигнала после регуляторов чувствительности
• Отдельные переключатели назначения входов 1-8 на шину выхода "Zone2/MOH" и входов "AUX" (5-8) на шину главного микса
• Многофункциональный специальный вход "Tel/Page" для подключения телефона или микрофона для подачи голосовых сообщений и приоритетного блокирования звука по всем входам
• Разъем для подключения удаленного проводного регулятор громкости, кнопки питания и управления блокировкой звука

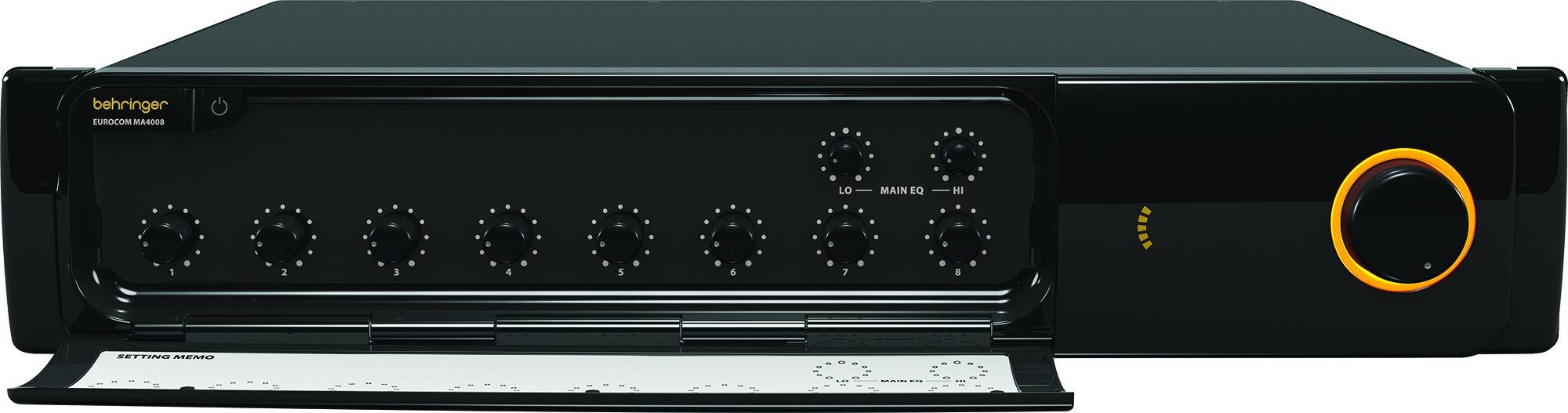

• На передней панели предусмотрены отдельные регуляторы уровня входного сигнала и тембра низких/высоких частот.
• Подсветка элементов управления с функцией автоматического затухания, два индикатора выходного уровня сигнала, выключатель питания и кольцевой индикатор с двумя функциями вокруг основного регулятора громкости
• Выходы главного микса на высокоомную и низкоомную (4 Ом) нагрузку, совмещенные на одном разъеме Euroblock с переключателем напряжения 70/100В
• Выход для записи звука "Record" и назначаемый выход "Zone 2/MOH" с отдельными регуляторами уровня сигнала
• 2 выхода сигнала с предусилителя и 2 входа сигнала на усилители мощности с низкоомной и высокоомной нагрузкой для подключения внешних устройств обработки звука

Характеристики:

Аудио-входы
• Микрофонные/линейные входы 1 и 2:
• 2 входа на комбинированных разъемах XLR/TRS1/4 дюйма и 2 параллельно подключенных 4-контактных разъема Euroblock
• Входное сопротивление: Микрофонный вход: 600 Ом, от -50 до 0 дБн, Линейный вход: 600 Ом, от -27 до 0 дБн (электронно-сбалансированные входы)
• Микрофонные/линейные входы 3 и 4:
• 2 входа на комбинированных разъемах XLR/TRS1/4 дюйма и 2 параллельно подключенных 3-контактных разъема Euroblock
• Входное сопротивление: Микрофонный вход: 600 Ом, от -50 до 0 дБн, Линейный вход: 600 Ом, от -27 до 0 дБн (электронно-сбалансированные входы)
• Входы 5-8:
• Четыре электронно-сбалансированных входа на 3-контактных разъемах Euroblock
• Входное сопротивление: Микрофонный вход: 600 Ом, от -50 до 0 дБн, Линейный вход: 600 Ом, от -27 до 0 дБн (электронно-сбалансированные входы)
• Дополнительные входы:
• 4 стерео-входа "AUX" на разъемах RCA с последующим суммированием в один моно-сигнал
• Входное сопротивление: 10 кОм, -10 дБн. несбалансированные
• Вход "Tel/Page":
• Один 4-контактный разъем Euroblock
• Входное сопротивление: Микрофонный вход: 600 Ом, от -50 до 0 дБн, Линейный вход: 600 Ом, от -27 до 0 дБн
• Фантомное питание: 24В пост. тока, вкл./выкл. для входов 1-8 и "Tel/Page"
Аудио-выходы
• Выходы усилителей мощности: Один 4-контактный разъем Euroblock
• на низкоомную нагрузку: 2 клеммы на нагрузку 4 Ом
• на высокоомную нагрузку: 2 клеммы выхода напряжения 70/100В (выбираемое)
• Шаг регулировки выходного сигнала: 2дБ для нагрузки от 0 до максимума
• Выходы предусилителя: Два разъема RCA
• Выходное сопротивление: 600 Ом, 0 дБн, несбалансированные выходы
Усилитель мощности
• Каналы усилителя мощности
• Канал низкоомной нагрузки: 1х4Ом (минимум)
• Канал высокоомной нагрузки: 1х70/100В, с переключателем напряжения
• Мощность выхода низкоомной нагрузки (при к-те нелинейных искажений 1% и синусоидальном сигнале 1кГц):
• 80 Вт RMS на нагрузке 4 Ом
• Мощность выхода высокоомной нагрузки (при к-те нелинейных искажений 1% и синусоидальном сигнале 1кГц):
• 80 Вт RMS при напряжении 70В
• 80 Вт RMS при напряжении 100В
• Мин. сопротивление нагрузки
• 62 Ом для напряжения сигнала 70В
• 125 Ом для напряжения сигнала 100В
Системная информация
• Динамический диапазон
• Микрофонные входы: 65дБ, Линейные входы: 80дБ
• Полный к-т нелинейных искажений
• 0,5% на частоте 1кГц при номинальной мощности>
• Регуляторы тембра
• НЧ: ± 12дБ на 100Гц
• ВЧ: ± 12дБ на 10кГц
• Частотный диапазон
• 50Гц – 18кГц, ±2дБ
Подключение устройств управления
• Удаленные устройства
• Контакты разъема: Один 5-контактный разъем Euroblock
• Удаленный регулятор громкости (RVC): для потенциометра 10кОм с линейной характеристикой
• Вкл./Выкл. питания: для подачи напряжения +5В пост. тока (контакт без напряжения)
• Блокировка звука (Mute): На контакте присутствует напряжение 5В пост. тока; при замыкании на землю ток 10мА; напряжение 0В – команда управления
• Питание удаленного устройства управления: +5В пост. тока с ограничением 100мА и защитой от КЗ
• "Tel/Page"
• Один 4-контактный разъем Euroblock (1 контакт подключения удаленного устройства управления)
• Блокировка звука (Mute): На контакте присутствует напряжение 24В пост. тока; при замыкании на землю ток 10мА; напряжение 0В – команда управления
• Входы 1 и 2
• Два 4-контактных разъема Euroblock (1 контакт подключения удаленного устройства управления)
• Блокировка звука (Mute): На контакте присутствует напряжение 24В пост. тока; при замыкании на землю ток 10мА; напряжение 0В – команда управления
Индикаторы
• Питание: Желтое свечение кольца
• Перегрузка по уровню сигнала и защита: Красное свечение кольца
• Выходной уровень: Две шкалы индикации уровня сигнала на выходе из светодиодов желтого и красного цвета (перегрузка)
Источник питания (предохранители)
• Напряжение питания сети: Переключаемое, 115/230В~, 50-60Гц
• Предохранитель: Т5А Н 250В / Т2,5А Н 250В
• Потребляемая мощность:
• 52Вт при отсутствии сигнала на выходе
• 70Вт при 1/8 уровня максимальной выходной мощности
• 113Вт при 1/3 уровня максимальной выходной мощности
• 234Вт при максимальной выходной мощности
• Разъем подключения сетевого кабеля: Стандартное гнездо МЭК
• Размеры и вес устройства
• Размеры(В х Ш х Г): 88 х 432 х 406 мм
• Вес: 4,6 кг
