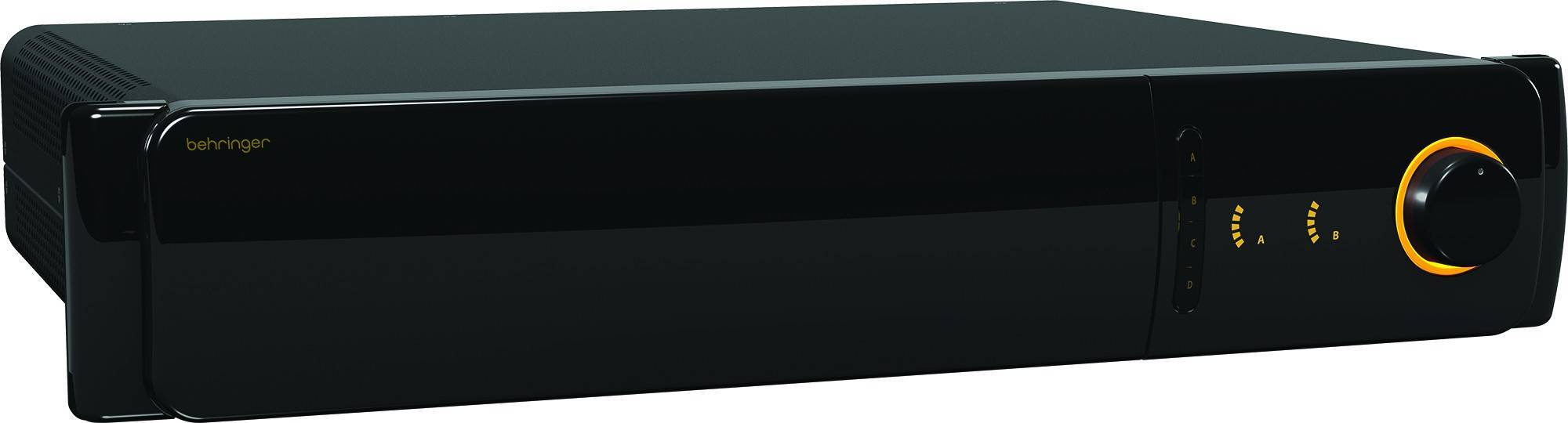

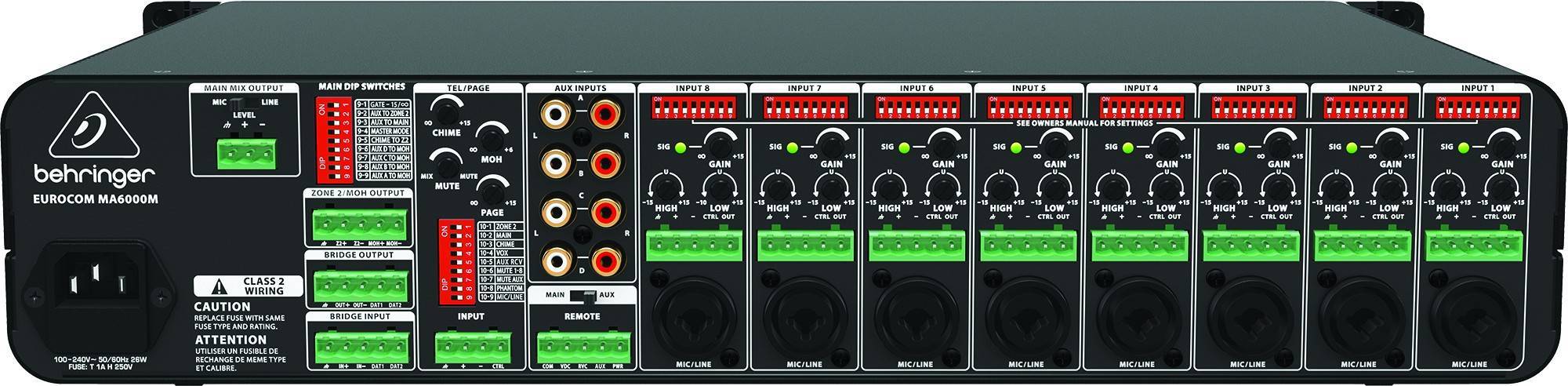

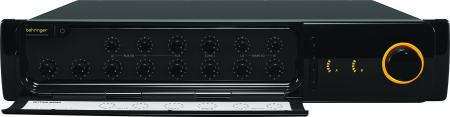

Микшер Трансляционный EUROCOM MA6000M

EUROCOM MA6000M-Микшер. 13-каналов. Входы/выходы: XLR/TRS 1/4, Euroblock, RCA Профессиональный микшер EUROCOM MA6000М отличается особой функциональностью и простотой использования, пригоден для монтажа на стойке и идеально подходит для использования в составе коммерческих звуковых систем средней сложности, которые устанавливаются в комнатах переговоров, залах заседаний, презентационных залах, современных церквах, ресторанах, клубах, и других подобных заведениях, где на переднем плане может звучать музыка или голосовые сообщения. Спроектированный с учетом простоты использования для технически неосведомленных пользователей, микшер MA6000М имеет интуитивно понятную переднюю панель и все необходимые элементы управления на задней панели, которые дают установщику невероятную гибкость вариантов настройки микшера в соответствии с различными условиями монтажа системы. В микшере MA6000М имеются восемь основных каналов сбалансированных и несбалансированных входов от источников линейного сигнала или микрофонов, как стандартных, так и с фантомным питанием. Все каналы подключаются через 5-контактные разъемы Euroblock (с контактами управления и прямого вывода сигнала) и комбинированные разъемы XLR / TRS ? дюйма. Для каждого основного канала входа предусмотрен светодиодный индикатор наличия сигнала, регулятор чувствительности и регулятор тембра НЧ и ВЧ. Набор из 9 DIP-переключателей для каждого канала используется для назначения соответствующего канала на шину основного выхода и/или выхода "Zone 2", для выбора микрофонного/линейного входа, включения/выключения фантомного питания, передачи/приема сигнала на блокировку звука в канале, активации функции удаленного регулятора громкости, авто-смешивания и предупредительного звукового сигнала "Chime" для данного канала. Уровень сигнала каждого канала в главном миксе устанавливается отдельными регуляторами на передней панели. Для воспроизведения музыки от таких внешних источников как CD/MP3-плееры, кабельные коробки, ТВ/радио-тюнеры, предусмотрены четыре пары дополнительных входов "AUX" на разъемах RCA, сигналы которых суммируются в один моно-канал. Набор кнопок на передней панели служит для выбора тех каналов "AUX", которые должны смешиваться с основным сигналом микшера. На передней панели также имеются общие регуляторы уровня сигнала и тембра НЧ/ВЧ для входов "AUX". На 4-контактном разъеме Euroblock организован дополнительный вход (600 Ом, микрофонный или линейный сигнал) для подачи голосовых сообщений от телефона. Среди функций микшера MA6000М для работы с телефоном и голосовыми сообщениями, которые конфигурируются DIP-переключателями, имеется назначаемая блокировка звука (активируемая сигналом, переключателем или замыканием контакта), назначаемый предупредительный звуковой сигнал "Chime" и назначение сигнала любого из входов "AUX" для вывода на шину музыки в режиме ожидания "MOH". Предусмотрены регуляторы уровня сигнала голосовых сообщений в главном миксе, уровня подавления фонового звука в режиме блокировки при выводе голосовых сообщений, громкости предупредительного сигнала (Chime) при выводе голосовых сообщений, а так же регулятор громкости музыки в режиме ожидания. Микшер MA6000М имеет один выход главного микса (с переключателем уровня сигнала линейный/микрофонный) на 3-контактном разъеме Euroblock и два выхода "Zone 2" и "MOH", совмещенные на одном 5-контактном разъеме Euroblock. Все выходы монофонические. На выход "MOH" выводится сигнал с шины главного микса, а на выход "Zone 2" выводится назначаемый для смешивания сигнал со входов, который независит от шины главного микса и может подаваться на внешнее оборудование звукозаписи или вспомогательную систему звукоусиления. Для каждого выхода имеется свой регулятор уровня сигнала, который работает независимо от основного регулятора громкости и регуляторов тембра. Микшер MA6000М имеет дополнительный 5-контактный разъем Euroblock для функции удаленного управления с возможностью выбора шины главного микса или шины дополнительных входов "AUX". Так же имеются 5-контактные разъемы Euroblock "Bridge In" и "Bridge Out", через которые можно последовательно подключить несколько блоков MA6000 для управления от одного выбранного основного блока. Этот основной блок выбирается положением главных DIP-переключателей "Main DIP Switches", которыми так же выбираются настройки коммутации входов "AUX", шины "AUX" и сигнала "Chime". Помимо этого, на передней панели микшера MA6000М имеется основной регулятор уровня (главного микса) с индикатором в форме кольца, которое светится желтым цветом при включении питания устройства и красным цветом при появлении перегрузки по пиковым уровням сигнала, а так же регуляторы тембра НЧ и ВЧ для настройки звука главного микса под любые условия. Так же предусмотрены две светодиодных шкалы индикации уровня выходного сигнала главного микса и выхода "Zone 2". Сочетая в себе мощные функции и исключительные возможности конфигурации при упрощенном интерфейсе, который идеально подходит для технически неосведомленных пользователей, микшер EUROCOM MA6000М становится незаменимым функциональным устройством для стационарно устанавливаемых звуковых систем в самых разных условиях применения.

• Многофункциональный автоматический микшер для непрерывной работы в системах распределенного звука, подачи голосовых сообщений и в аудио-видео системах.
• Современный импульсный блок питания с низким энергопотреблением значительно снижает затраты на электроэнергию
• 8 микрофонных/линейных входов на разъемах XLR/TRS и Euroblock с отдельными регуляторами тембра НЧ и ВЧ, чувствительности и светодиодными индикаторами наличия входного сигнала после регуляторов чувствительности
• Отдельные переключатели выбора линейного/микрофонного сигнала, фантомного питания, выхода главного микса и/или "Zone 2", назначения каналов блокировки звука / приоритетных каналов, функции удаленного регулятора громкости, предупредительного звукового сигнала (Chime) и функции авто-смешивания для каждого входа
• 4 пары дополнительных входов "AUX" на разъемах RCA, которые могут быть назначены на выходы главного микса, "Zone 2" и/или "MOH" (музыка в режиме ожидания по телефону)
• Многофункциональный специальный вход "Tel/Page" для подачи голосовых сообщений с назначаемой функцией воспроизведения предупредительного звукового сигнала "Chime" и переключателями выбора микрофонного/линейного сигнала и фантомного питания.
• Функции проводного удаленного регулятора громкости, управления включением питания и выбора входа "AUX", плюс переключатель назначения функции удаленного регулятора громкости
• На передней панели предусмотрены отдельные регуляторы уровня входного сигнала, тембра низких и высоких частот для входа "AUX" и основного смешанного сигнала, а так же регуляторы уровня сигнала по входу "AUX" и выходу "Zone 2".
• Подсветка элементов управления с функцией автоматического затухания, два индикатора выходного уровня сигнала, выключатель питания и кольцевой индикатор с двумя функциями вокруг основного регулятора громкости
• 4 кнопки на передней панели для выбора соответствующих входов "AUX" на задней панели и подачи сигнала в шину главного микса в любое удобное время
• Сбалансированный выход главного микса на разъеме Euroblock с переключателем выбора уровня линейного сигнала или сигнала от микрофона
• Назначаемый выход "Zone 2/MOH" с отдельным регулятором уровня сигнала
• Два разъма "Bridge Input" и "Bridge Output" позволяют последовательно соединять несколько микшеров

Характеристики:

Аудио-входы
• Микрофонные/линейные входы 1 и 2
• 2 входа на комбинированных разъемах XLR/TRS1/4 дюйма и 2 параллельно подключенных 5-контактных разъема Euroblock
• Входное сопротивление:
  Микрофонный вход: 600 Ом, от -50 до 0 дБн
  Линейный вход: 600 Ом, от -27 до 0 дБн (электронно-сбалансированные входы)
• Входы 3-8
• 6 комбинированных разъемов XLR/TRS1/4 дюйма и 6 параллельно подключенных 5-контактных разъемов Euroblock
• Входное сопротивление:
  Микрофонный вход: 600 Ом, от -50 до 0 дБн
  Линейный вход: 600 Ом, от -27 до 0 дБн (электронно-сбалансированные входы)
• Дополнительные входы
• 4 стерео-входа "AUX" на разъемах RCA с последующим суммированием в один моно-сигнал
• Входное сопротивление: 10 кОм, -10 дБн. несбалансированные
• Вход "Tel/Page": Один 4-контактный разъем Euroblock
• Входное сопротивление: Микрофонный вход: 600 Ом, от -50 до 0 дБн
  Линейный вход: 600 Ом, от -27 до 0 дБн
• Фантомное питание: 24В пост. тока, вкл./выкл. для входов 1-8 и "Tel/Page"
Аудио-выходы
• Выходы главного микса:
• Один 3-контактный разъем Euroblock с переключателем уровня сигнала микрофонный/линейный
• Входное сопротивление: 1 кОм, -36 дБн, 600 Ом, +4 дБн (электронно-сбалансированные выходы)
• Прямые выходы 1-8
• Восемь 5-контактных разъемов Euroblock
• Выходное сопротивление 600 Ом, 0 дБн, несбалансированные выходы
• Выход "Zone 2/MOH"
• Один 5-контактный разъем Euroblock
• Выходное сопротивление Выход "Zone 2": 600 Ом, +4 дБн, сбалансированный
• Выход "MOH": 600 Ом, 0 дБн, сбалансированный
Системная информация
• Динамический диапазон
• Микрофонные входы: 65дБ
• Линейные входы: 80дБ
• Полный к-т нелинейных искажений: 0,5% на частоте 1кГц при номинальном уровне выходного сигнала
• Частотный диапазон:50Гц – 18кГц, ±2дБ
• Регуляторы тембра
• Основной сигнал:
  НЧ: ± 10дБ на 100Гц
  ВЧ: ± 10дБ на 12кГц
• Сигнал по входам 1-8:
  НЧ: ± 15дБ на 100Гц
  ВЧ: ± 15дБ на 12кГц
• Сигнал по входам "AUX":
  НЧ: ± 10дБ на 100Гц
  ВЧ: ± 10дБ на 12кГц
Подключение устройств управления
• Удаленные устройства: Один 5-контактный разъем Euroblock
• Контакты разъема:
• Общий -5В пост. тока 100мА с защитой от КЗ=
• Вкл./Выкл. питания для подачи напряжения +5В пост. тока (контакт без напряжения)=
• Удаленный регулятор громкости (RVC) для потенциометра 10кОм с линейной характеристикой=
• Питание удаленного устройства управления +5В пост. тока с ограничением 100мА и защитой от КЗ=
• Выбор входа "AUX" для совместного использования с настенным пультом выбора входа "AUX" для воспроизведения в шине главного микса
• "Tel/Page" Один 5-контактный разъем Euroblock (1 контакт подключения удаленного устройства управления)
• Управление: На контакте присутствует напряжение 5В пост. тока; при замыкании на землю ток <10мА; напряжение 0В – команда управления
• Входы 1-8
• Управление: На контакте присутствует напряжение 5В пост. тока; при замыкании на землю ток <10мА; напряжение 0В – команда управления
Индикаторы
• Питание: Желтое свечение кольца
• Перегрузка по уровню сигнала и защита: Красное свечение кольца
• Выходной уровень: Шкала индикации уровня сигнала на выходе из светодиодов желтого и красного цвета (перегрузка)
Источник питания (предохранители)
• Напряжение питания сети: 100-240В~, 50-60Гц
• Предохранитель: Т1А Н 250В
• Потребляемая мощность: 26Вт
• Разъем подключения сетевого кабеля: Стандартное гнездо МЭК
Размеры и вес устройства
• Размеры(В х Ш х Г): 88 х 432 х 406 мм
• Вес: 5кг
